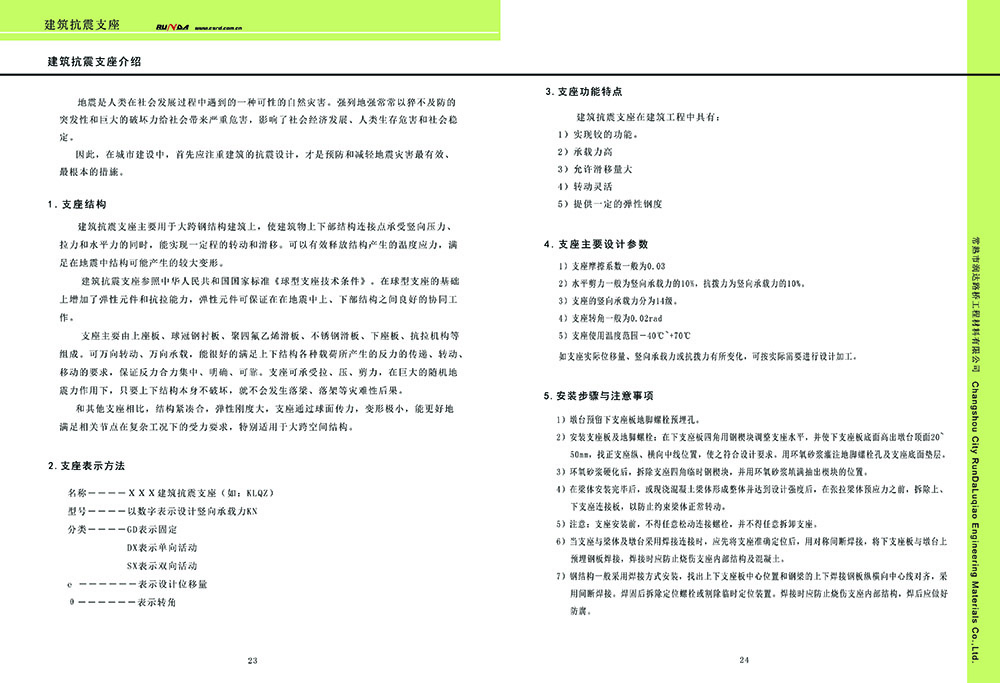

建筑抗震支座介绍

地震是人类在社会发展过程中遇到的一种可性的自然灾害。强列地强常常以猝不及防的突发性和巨大的破坏力给社会带来严重危害，影响了社会经济发展、人类生存危害和社会稳定。

因此，在城市建设中，首先应注重建筑的抗震设计，才是预防和减轻地震灾害最有效、最根本的措施。

1.支座结构

建筑抗震支座主要用于大跨钢结构建筑上，使建筑物上下部结构连接点承受竖向压力、拉力和水平力的同时，能实现一定程的转动和滑移。可以有效释放结构产生的温度应力，满足在地震中结构可能产生的较大变形。

建筑抗震支座参照中华人民共和国国家标准《球型支座技术条件》。在球型支座的基础上增加了弹性元件和抗拉能力，弹性元件可保证在在地震中上、下部结构之间良好的协同工作。

支座主要由上座板、球冠钢衬板、聚四氟乙烯滑板、不锈钢滑板、下座板、抗拉机构等组成。可万向转动、万向承载，能很好的满足上下结构各种载荷所产生的反力的传递、转动、移动的要求，保证反力合力集中、明确、可靠。支座可承受拉、压、剪力，在巨大的随机地震力作用下，只要上下结构本身不破坏，就不会发生落梁、落架等灾难性后果。和其他支座相比，结构紧凑合，弹性刚度大，支座通过球面传力，变形极小，能更好地满足相关节点在复杂工况下的受力要求，特别适用于大跨空间结构。

2.支座表示方法

名称――――ＸＸＸ建筑抗震支座（如：KLQZ）

型号――――以数字表示设计竖向承载力KN

分类――――GD表示固定

          DX表示单向活动

          SX表示双向活动

e －－－－－－表示设计位移量

θ－――――－表示转角

3.支座功能特点

建筑抗震支座在建筑工程中具有：

1）实现铰的功能。

2）承载力高

3）允许滑移量大

4）转动灵活

5）提供一定的弹性钢度

4.支座主要设计参数

1）支座摩擦系数一般为0.03

2）水平剪力一般为竖向承载力的10%，抗拨力为竖向承载力的10%。

3）支座的竖向承载力分为14级。

4）支座转角一般为0.02rad

5）支座使用温度范围－40℃~+70℃

如支座实际位移量、竖向承载力或抗拨力有所变化，可按实际需要进行设计加工。

5.安装步骤与注意事项

1）墩台预留下支座板地脚螺栓预埋孔。

2）安装支座板及地脚螺栓：在下支座板四角用钢楔块调整支座水平，并使下支座板底面高出墩台顶面20~50mm，找正支座纵、横向中线位置，使之符合设计要求。用环氧砂浆灌注地脚螺栓孔及支座底面垫层。

3）环氧砂浆硬化后，拆除支座四角临时钢楔块，并用环氧砂浆填满抽出楔块的位置。

4）在梁体安装完毕后，或现浇混凝土梁体形成整体并达到设计强度后，在张拉梁体预应力之前，拆除上、下支座连接板，以防止约束梁体正常转动。

5）注意：支座安装前，不得任意松动连接螺栓，并不得任意拆卸支座。

6）当支座与梁体及墩台采用焊接连接时，应先将支座准确定位后，用对称间断焊接，将下支座板与墩台上预埋钢板焊接，焊接时应防止烧伤支座内部结构及混凝土。

7）钢结构一般采用焊接方式安装，找出上下支座板中心位置和钢梁的上下焊接钢板纵横向中心线对齐，采用间断焊接。焊固后拆除定位螺栓或割除临时定位装置。焊接时应防止烧伤支座内部结构，焊后应做好防腐。
